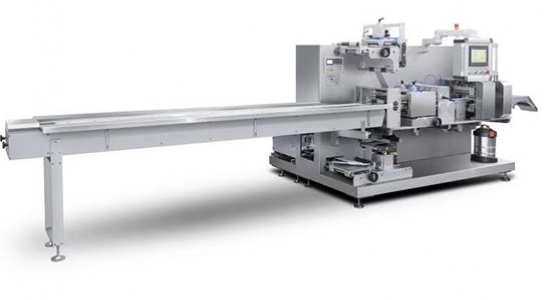

LX400四边封包装机
一、设备主控配置描述如下：
1、： 全伺服台达电器电器配置：可编程控制器采用台达PLC 10寸触摸屏 低噪音同步皮带传动。
2、升级版高配 伺服电机8个 （含：送料伺服，牵引拉膜伺服，拉膜分切伺服，易撕口伺服，中封热封伺服，往复热封刀伺服，切断刀伺服，）机器包含： 卷膜自动纠偏装置3台（整卷分切纠偏1台，卷膜导正纠偏2台）。伺服易撕口一组。自动张力控制器一套，磁粉电机，卷膜盛料气涨轴，空包光纤检测踢废 。缺膜报警停机。（如需打孔另加一台打孔配置及伺服电机）
3、全机所用气缸 电磁阀为亚德客品牌
二、机器工作原理：卷膜放置机器上后进行分切，分为上膜和下膜各自穿过上下膜转折部分上膜经过打码机与纠偏导正装置然后绕过对版部分拉进牵引部分，用牵引轮压合上下卷膜后开机，启动后纵封部分会对上下卷膜进行热封，同时牵引部分会进行修边将多余废边进行切除然后卷膜会经过横封部分进行两端封口，运行中易撕口部分会自动打撕口位置可随意调节（屏幕操作），横封结束后卷膜经过独立打孔部分进行飞机孔打孔朂后进行切断出成品 。整个过程操作简单，卷膜成型后将所需包装物料摆放至物料输送部分进行送料，调整好送料位置即可进行正式生产。
三、设备技术参数
|
主要技术参数: |
|
|
生产能力 |
100~180包/分（带打孔速度为80-130） |
|
包装制袋尺寸 |
L 100~300 mm W 85~180 mm , H 1~8mm |
|
压缩空气 |
0.3m³/min |
|
额定频率 |
60z |
|
额定电压 |
AC380V（三相五线） |
|
总 功 率 |
约12kw（看电机数量及加热管大小） |
|
机器重量 |
大约2200KG |
|
外形尺寸 |
长×宽×高5945×1780×1812 mm（实际操作台面离地面1米） |
|
|
|
四、0设备平面示意图
|
序号 |
名 称 |
规 格 |
单位 |
数量 |
备 注 |
||||||||||
|
1 |
四边封包装机 |
DTD-400型 |
台 |
1 |
|
||||||||||
|
2 |
切断刀 |
白钢 |
把 |
2 |
上刀片下刀片各1 |
||||||||||
|
3 |
尖嘴钳 |
4″ |
把 |
1 |
|
||||||||||
|
4 |
螺丝刀 |
“一”字 |
把 |
1 |
|
||||||||||
|
5 |
螺丝刀 |
“十”字 |
把 |
1 |
|
||||||||||
|
6 |
内六角扳手 |
标准 |
套 |
1 |
|
||||||||||
|
7 |
活动扳手 |
8寸 |
把 |
1 |
|
||||||||||
|
8 |
卷膜分切刀片 |
1 |
把 |
1 |
含上刀片下刀片各1 |
||||||||||
|
9 |
开口扳手 |
8-10 |
把 |
1 |
|
||||||||||
|
10 |
开口扳手 |
12-14 |
把 |
1 |
|
||||||||||
|
11 |
开口扳手 |
17-19 |
把 |
1 |
|
||||||||||
|
12 |
压力油壶 |
压力油壶 |
只 |
1 |
|
||||||||||
|
13 |
热封带 |
710 |
条 |
20 |
|
||||||||||
|
|||||||||||||||
|
气动切刀刀片1 片 热封袋20根 |
|||||||||||||||
|
1 |
电器配置 |
编程控制器：台达PLC、触摸屏 |
||
|
2 |
输送配置 |
采用输送皮带 |
||
|
3 |
传动部件 |
伺服电机 |
||
|
4 |
机器外罩壳 |
不锈钢板 (304) |
||
|
5 |
机械部件 |
本公司生产 |
||
|
名 称 |
产 地 |
规 格 |
数量 |
|
|
打码机 |
上海 |
迪凯 |
1套 |
|
|
纠偏导正架 |
江苏 |
250型 |
2 |
|
|
PLC及屏幕 |
台达 |
10寸 |
1 |
|
|
继电器 |
施耐德 |
|
8 |
|
|
电磁阀 |
亚德客 |
4V210-08 |
3 |
|
|
固体继电器 |
朗宁 |
待定 |
6 |
|
|
接近开关 |
日本富士 |
待定 |
7 |
|
|
伺服电机 |
台达 |
0.4KW |
3 |
|
|
伺服电机 |
台达 |
0.75Kw |
3 |
|
|
伺服电机 |
台达 |
1.0Kw |
2 |
|
|
光 纤 |
松下 |
FX-551-C2 |
1 |
|
|
伺服驱动器 |
台达 |
|
7 |
|
|
气缸 |
亚德克 |
SDA-40*20 |
6 |
|

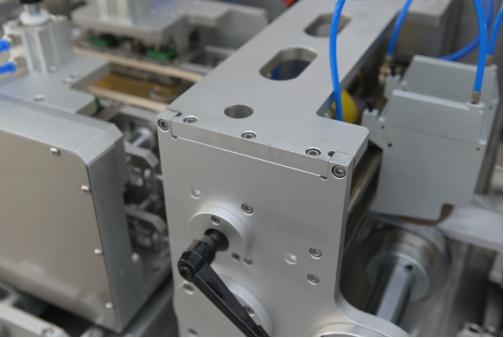

纵封部分：此部件用途为 产品左右两侧封口，加热方式为加热管加热，封性能******。

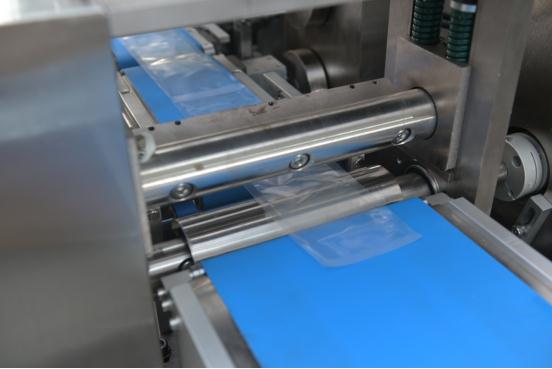

牵引修边一体部件：此部件为卷膜牵引用途，热封完毕之后进行修边使包装产品更加美观.
横封部件：此部件为往复运动机构作用为封口用途，对包装袋进行前后加热，密封性能******,结构轻巧 便于日常维护。能高速运转使产量提高。
切刀部分：次部件为切断部件。产品包装完毕后再此处进行滚切，能高速运转使产量更高.
打码，纠偏导正部分：次部件为包装袋上打印生产及有效期，纠偏导正架用途为对卷膜进行导正防止卷膜跑偏

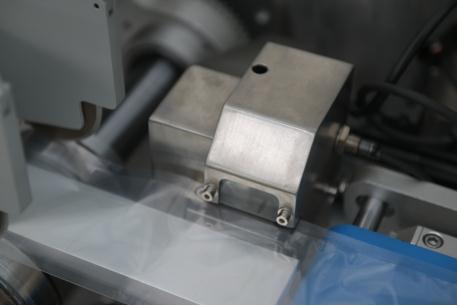

撕裂口装置：此装置用途为打撕裂口。

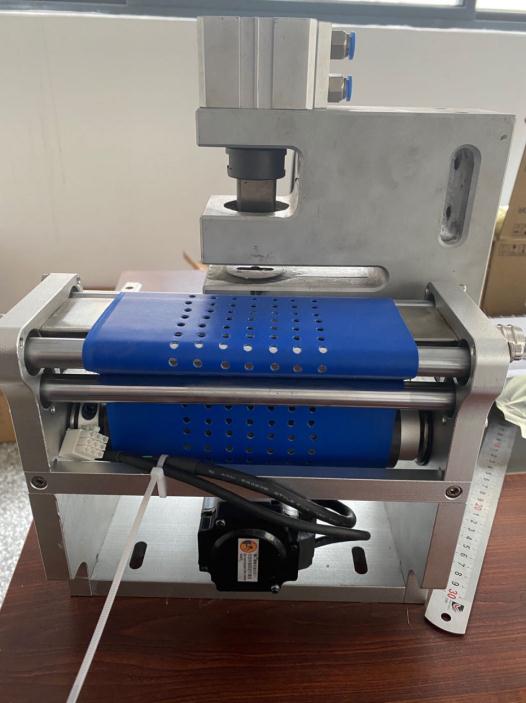

打孔部分：此部件为打悬挂孔装置， 可打飞机孔型或者o型。
包装样品图：
